ما هي الوظائف الرئيسية للدورات الدموية في أجهزة تشويش إشارة الطائرات بدون طيار؟

تلعب أجهزة التوزيع دورًا حيويًا في أجهزة تشويش إشارة الطائرات بدون طيار، مما يضمن كفاءة نقل الإشارة وعزلها وحماية مكونات التردد اللاسلكي الحساسة. فيما يلي وظائفهم الرئيسية:

1. التحكم في اتجاه الإشارة (العزل)

(1) أجهزة الدوران هي أجهزة غير متبادلة تقوم بتوجيه الإشارات في مسار حلقة ثابتة (على سبيل المثال، المنفذ 1 → المنفذ 2 → المنفذ 3 → المنفذ 1).

(2) في أجهزة التشويش، تقوم بعزل الإشارة المرسلة عن الطاقة المنعكسة، مما يمنع التداخل الذاتي ويحسن دقة التشويش.

2. حماية مكبرات الصوت الترددات اللاسلكية

(1) تولد أجهزة التشويش عالية الطاقة إشارات ترددات لاسلكية قوية يمكن أن تنعكس وتلحق الضرر بجهاز الإرسال.

(2) تقوم أجهزة الدوران بإعادة توجيه الطاقة المنعكسة إلى حمل وهمي (المنفذ 3) بدلاً من مكبر الصوت، مما يعزز قوة النظام.

3. إدارة الإشارات متعددة القنوات

(1) تستخدم أجهزة التشويش المتقدمة أجهزة التدوير للتبديل بين هوائيات متعددة أو نطاقات تردد دون تسريب الإشارات.

(2) يمكنها في نفس الوقت التشويش على روابط اتصالات مختلفة للطائرة بدون طيار (مثل التحكم والفيديو ونظام تحديد المواقع العالمي).

4. استقرار التردد وكفاءته

(1) يقلل من فقدان الإدخال (أقل من 0.5 ديسيبل في أجهزة التدوير عالية الجودة)، مما يضمن وصول أقصى قدر من الطاقة إلى الهوائي.

(2) يدعم تشغيل النطاق العريض (على سبيل المثال 1-6 جيجا هرتز)، وهو أمر بالغ الأهمية لتغطية ترددات الطائرات بدون طيار المختلفة.

5. التكامل مع المكونات الأخرى

(1) غالبًا ما يتم إقرانها بعوازل لزيادة قمع الانعكاسات غير المرغوب فيها.

(2) يستخدم في أجهزة التشويش MIMO (الإدخال المتعدد والمخرجات المتعددة) لإدارة توجيه الإشارة المعقدة.

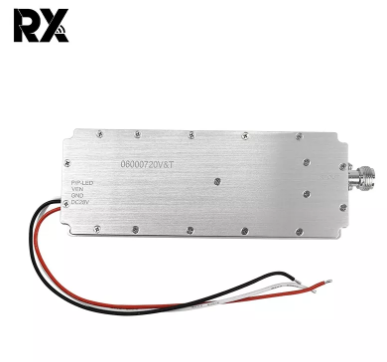

وحدة مضخم إشارة المصدر الرقمي GaN 100W مع حماية الدائرة

لماذا تعتبر الدورة الدموية ضرورية؟

بدون الدورة الدموية، تعاني أجهزة التشويش من المشاكل التالية:

❌رد فعل الإشارة يتداخل مع الإرسال

بدون الدورة الدموية، تعاني أجهزة التشويش من المشاكل التالية:

❌ فقدان الطاقة يسبب انخفاض نطاق التشويش

مثال: في جهاز تشويش الطائرات بدون طيار المكون من 10 قنوات، يضمن جهاز التدوير أن كل قناة تعمل بشكل مستقل دون تداخل، مما يحسن الموثوقية لحماية البنية التحتية العسكرية أو الحيوية.

للحصول على أفضل أداء، يجب أن يحتوي جهاز التدوير في جهاز التشويش على:

✔ عزل عالي (> 20 ديسيبل)

✔ انخفاض VSWR (<1.5:1)

✔ الاستقرار الحراري (للنشر في الهواء الطلق)
