كيف سيعمل جهاز تشويش إشارة الترددات اللاسلكية؟

تعمل أجهزة تشويش إشارة الترددات الراديوية (RF) عن طريق إرسال إشارات RF قوية في نفس نطاق التردد مثل الإشارة المستهدفة، وبالتالي تتداخل مع الاتصال العادي وتشغيل الإشارة المستهدفة.

1. توليد الإشارة

(1) اختيار التردد: تم تصميم أجهزة التشويش للعمل في نطاق تردد محدد. على سبيل المثال، إذا تم استخدامه للتشويش على إشارات الهاتف الخليوي، فإنه سيحدد نطاقات التردد التي تستخدمها شبكات الهاتف المحمول، مثل GSM (900 ميجا هرتز و1800 ميجا هرتز في بعض المناطق)، أو CDMA، أو نطاقات التردد المختلفة التي تستخدمها شبكات 3G و4G و5G. بالنسبة للتشويش على شبكة Wi-Fi، سيتم التركيز على نطاقي التردد 2.4 جيجا هرتز و5 جيجا هرتز.

(2) دائرة توليد الإشارة: توجد دائرة توليد الإشارة داخل الجهاز تستخدم في توليد إشارة التردد اللاسلكي. تحتوي هذه الدائرة عادةً على مكونات مثل المذبذب (لتوليد التردد الأساسي) ومكبر الصوت (لزيادة قوة الإشارة المولدة). يتم بعد ذلك تعديل الإشارة المولدة للحصول على الخصائص المناسبة.

2. تضخيم الطاقة

(1) تعزيز قوة الإشارة: بعد توليد إشارة التردد اللاسلكي، تمر عادةً بمرحلة مضخم الطاقة. يعمل مضخم الطاقة على تعزيز قوة الإشارة إلى مستوى يمكن أن يتداخل بشكل فعال مع إشارة الهدف. على سبيل المثال، يمكن أن يتراوح خرج الطاقة لجهاز تشويش إشارة الترددات اللاسلكية النموذجي من بضعة واط إلى عشرات الواط، اعتمادًا على التطبيق ونطاق التداخل المطلوب. يمكّن خرج الطاقة الأعلى إشارة التشويش من تغطية مساحة أكبر وقمع الإشارات المشروعة بشكل أكثر فعالية.

(2) استخدام مكونات عالية الطاقة: تستخدم مرحلة مضخم القدرة عادةً مكونات مثل ترانزستورات LDMOS (أشباه موصلات أكسيد المعدن المنتشر أفقيًا) أو غيرها من أجهزة أشباه الموصلات عالية الطاقة. هذه المكونات قادرة على التعامل مع كميات كبيرة من الطاقة الكهربائية وتحويل الطاقة المدخلة إلى مخرج تردد لاسلكي عالي الطاقة.

3. ناقل الحركة

(1) نشر الهوائي: يتم بعد ذلك إرسال إشارة التردد اللاسلكي المضخمة إلى الهواء من خلال هوائي. يعد الهوائي جزءًا مهمًا من جهاز التشويش لأنه يمكنه بث الإشارة في جميع الاتجاهات (هوائي متعدد الاتجاهات) أو في اتجاه محدد (هوائي اتجاهي، والذي يمكن استخدامه لاستهداف منطقة معينة أو مصدر إشارة). يعتمد نوع الهوائي المستخدم على سيناريو التطبيق ونطاق التغطية المطلوب.

(2) انتشار الإشارة: بعد إرسال إشارة التشويش تنتشر في الهواء على شكل موجات كهرومغناطيسية. ينتشر بسرعة الضوء وينتشر على نطاق معين. وعندما تصل إلى جهاز الاستقبال (مثل الهاتف المحمول، أو جهاز توجيه Wi-Fi، أو الطائرة بدون طيار، وما إلى ذلك)، فإنها تتداخل مع الإشارة العادية التي تحاول هذه الأجهزة استقبالها.

4. آليات التدخل

(1) تجاوز الإشارة المشروعة: تم تصميم إشارة التداخل لتكون قوية بما يكفي لتجاوز الإشارة الضعيفة الواردة من مصدر الإشارة (مثل محطة قاعدة متنقلة أو نقطة وصول Wi-Fi) عند نهاية جهاز الاستقبال. عندما يستقبل هوائي جهاز الاستقبال كلاً من الإشارة الشرعية وإشارة التداخل، فإن إشارة التداخل القوية تتسبب في تشبع الدوائر الأمامية لجهاز الاستقبال (مثل مكبر الصوت منخفض الضوضاء) أو غمرها. يؤدي هذا إلى عدم قدرة جهاز الاستقبال على تضخيم الإشارة الشرعية ومعالجتها بشكل صحيح، مما يؤدي إلى انقطاع الاتصال أو فقده.

(2) توليد الضوضاء والتشويه: بالإضافة إلى تجاوز قوة الإشارة المشروعة، تُحدث إشارة التداخل أيضًا ضوضاء وتشويهًا في دوائر جهاز الاستقبال. تتداخل الطبيعة العشوائية أو الفوضوية لإشارة التداخل مع التشغيل العادي لعملية إزالة التشكيل لجهاز الاستقبال، مما يجعل من الصعب على الجهاز استخراج معلومات ذات معنى من الإشارة الشرعية.

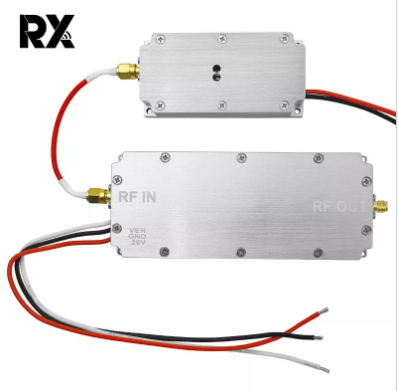

وحدة مضخم طاقة الترددات اللاسلكية 30 واط

باختصار، تعمل أجهزة تشويش إشارات التردد اللاسلكي على توليد وتضخيم وإرسال إشارات ترددات لاسلكية قوية ضمن نطاق التردد المستهدف، مما يعطل التشغيل العادي للأجهزة التي تعتمد على هذه الترددات للاتصالات، مما يؤدي إلى تشويش إشاراتها بشكل فعال. تجدر الإشارة إلى أنه في العديد من المناطق، يكون استخدام أجهزة تشويش إشارة التردد اللاسلكي مقيدًا بموجب القانون لأنها قد تتداخل مع خدمات الاتصالات المشروعة.
