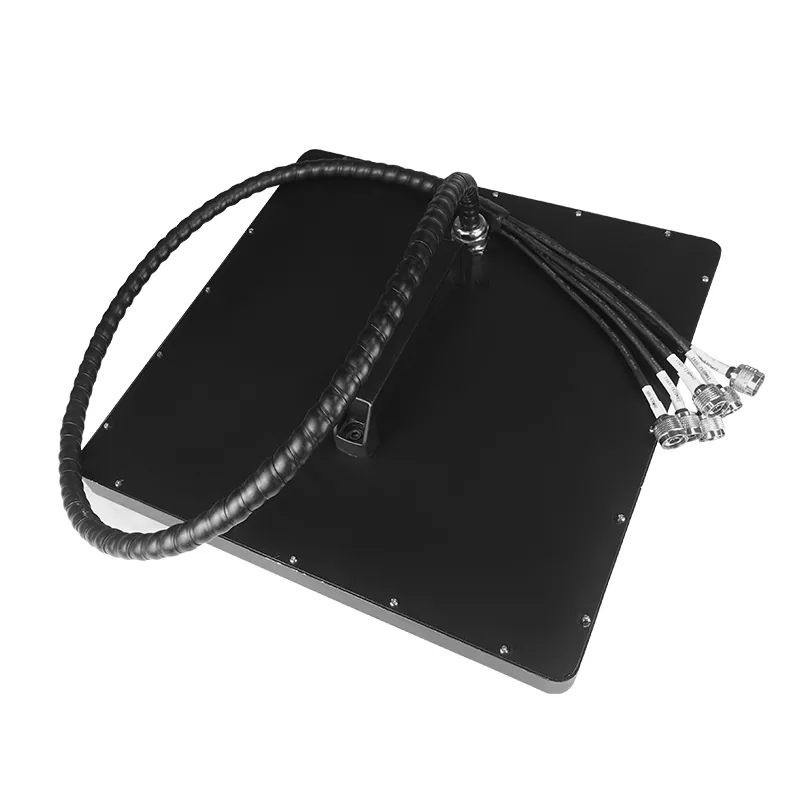

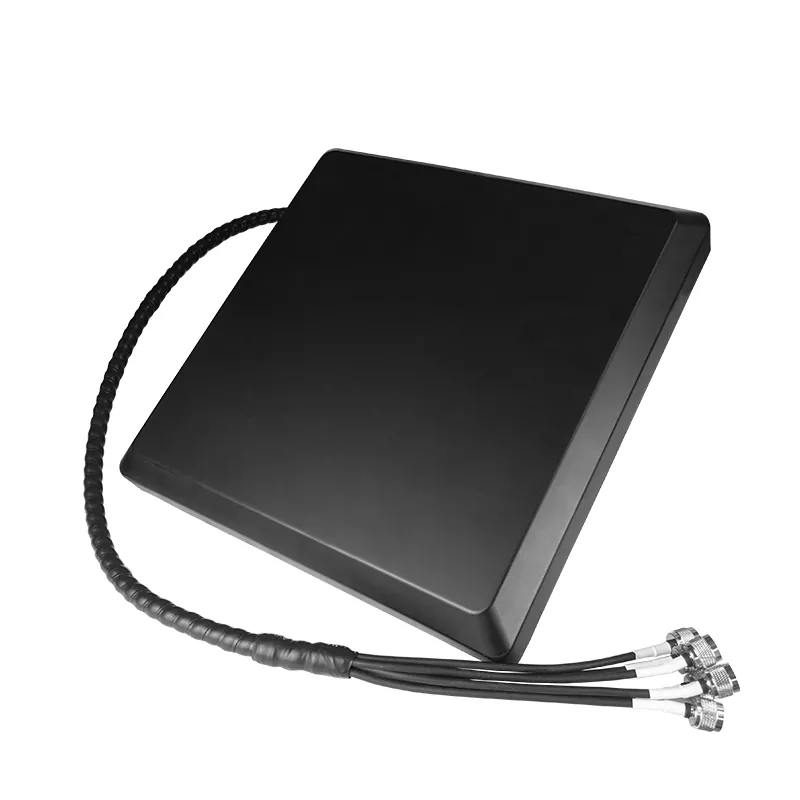

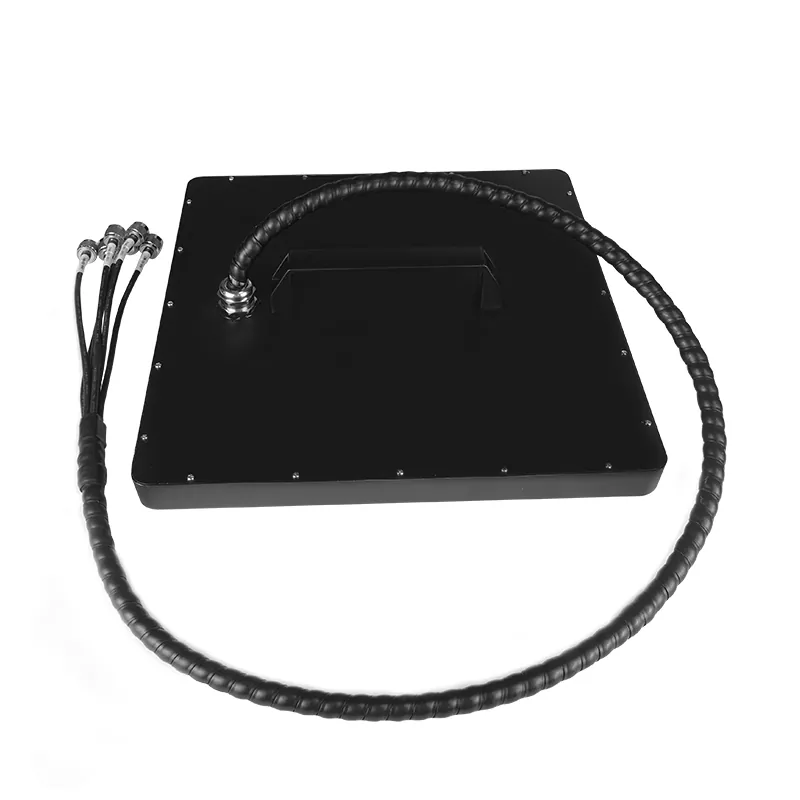

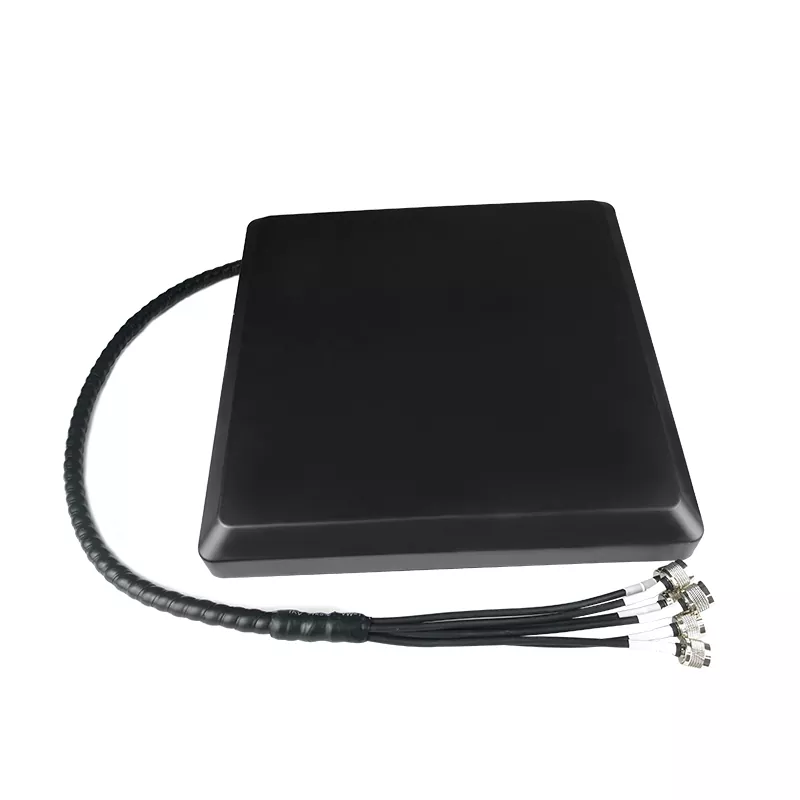

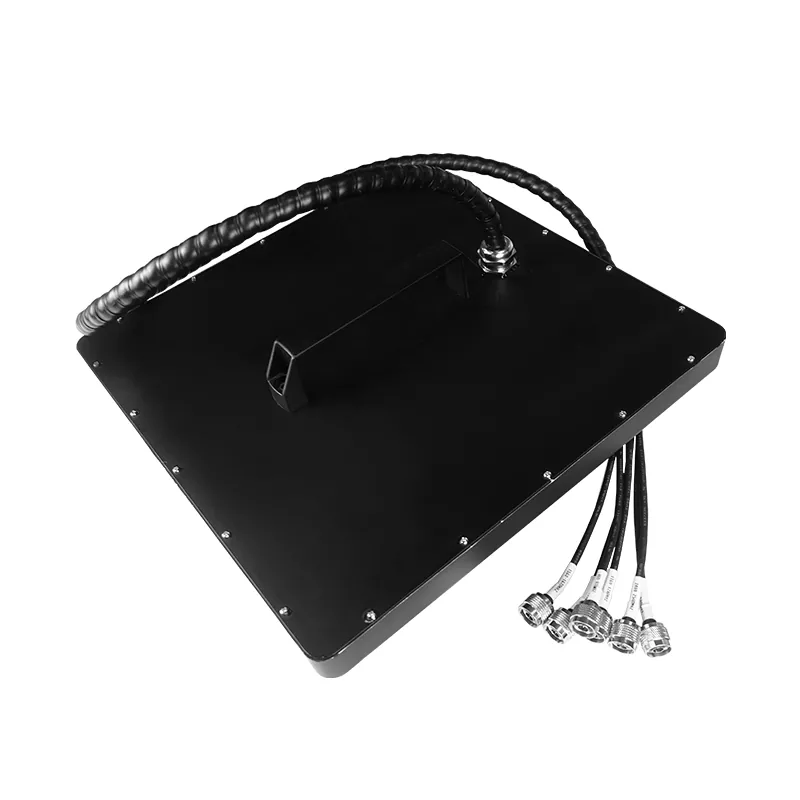

7 قناة مكافحة الطائرات بدون طيار ملحق لوحة إشارة جهاز تشويش الهوائي

█المواصفات الكهربائية

نطاق الترددات

428-438/860-930/1160-1280/1560-1620/2400-2500/5150-5350/5700-5900 ميجا هرتز

كسب (ديسيبل)

428-438MHz     7dbi

860-930 ميجا هرتز 8dbi

1160-1280 ميجا هرتز 12 ديسيبل

1560-1620 ميجا هرتز 12 ديسيبل

2400-2500 ميجا هرتز 14.5 ديسيبل

5150-5350 ميجا هرتز 17 ديسيبل

5700-5900 ميجا هرتز 17.5 ديسيبل

VSWR

≥2

الاستقطاب

428-438 ميجا هرتز      V

860-930 ميجا هرتز      V

1160-1280 ميجا هرتز    فولت

1560-1620 ميجا هرتز    V

2400-2500 ميجا هرتز    V

5150-5350 ميجا هرتز    V

5700-5900 ميجا هرتز    ح

عرض الحزمة الأفقية (0 درجة)

428-438 ميجا هرتز     65 ± 10 درجة

860-930 ميجا هرتز     65 ± 10 درجة

1160-1280 ميجا هرتز 65 ± 10 درجة

1560-1620 ميجا هرتز 65 ± 10 درجة

2400-2500 ميجا هرتز 35 ± 5 درجة

5150-5350 ميجا هرتز 22 ± 3 درجة

5700-5900 ميجا هرتز 22 ± 3 درجة

عرض الشعاع العمودي (0 درجة)

428-438 ميجا هرتز     65 ± 10 درجة

860-930 ميجا هرتز     65 ± 10 درجة

1160-1280 ميجا هرتز 35 ± 10 درجة

1560-1620 ميجا هرتز 35 ± 10 درجة

2400-2500 ميجا هرتز 35 ± 5 درجة

5150-5350 ميجا هرتز 32 ± 3 درجة

5700-5900 ميجا هرتز 32 ± 3 درجة

نسبة الأمام إلى الخلف (ديسيبل)

≥20

الميل الكهربائي السفلي (0 درجة)

0 درجة

مقاومة الإدخال (Ω)

50Ω

الحد الأقصى لطاقة الإدخال (واط)

50 واط

نوع موصل إنبور

1500 مم 7 * نيوجيرسي

الحماية من الصواعق

أرض العاصمة

█المواصفات الميكانيكية

الأبعاد (مم) (الارتفاع/العرض/العمق)

390*390*50 مللي متر

حجم التعبئة (مم)

430*430*150 مللي متر

وزن الهوائي (كجم)

3.4 كجم

سرعة الرياح المقدرة (م / ث)

60 م / ث

الرطوبة التشغيلية(％)

10- 95

لون الرادوم

أسود

مادة الرادوم

عضلات المعدة

درجة حرارة التشغيل (درجة مئوية)

-30~70 درجة

طريقة التثبيت

محمول باليد

تركيب الأجهزة (مم)

￠30～￠75

الميل الميكانيكي (درجة)

0-10 درجة

الاتجاه الأفقي                                                الاتجاه العمودي
