WIFI 5G 5000-6000MHz 20W مولدات جهاز تشويش الإشارة المضادة للطائرات بدون طيار

تركز شركة Shenzhen Texin Electronics Co.,Ltd على البحث والتطوير والإنتاج والمبيعات لتكنولوجيا الاتصالات اللاسلكية منذ تأسيسها. يشتمل خط الإنتاج على مصدر إشارة مضاد للاتصالات المتنقلة 2G/3G/4G/5G ونظام تحديد المواقع العالمي (GPS) ووحدة WIFI المضادة للإشارة اللاسلكية، بالإضافة إلى إدارة المعدات الذكية لمنصة نظام Lora. نحن نقدم قابلية تطوير مستقرة وموثوقة وجيدة ومنتج مخصص لعملائنا من خلال التكنولوجيا الاحترافية والخدمة الممتازة. مصدر إشارة FPV المضاد هو منتج من وحدة مكافحة FPV التي تم بحثها وتطويرها بواسطة Texin Electronics. تستخدم هذه الوحدة شريحة منطق FPGA كعنصر تحكم رئيسي، بالإضافة إلى التردد المستقر الممتاز للتردد المقفل المركبات العضوية المتطايرة، لإنشاء وحدة إشارة تعديل مضادة FPV. يتم إنشاء الإشارة الرقمية بواسطة الجزء الداخلي من FPGA، والذي يتم تعديله على موجة حاملة للإشارة مع تردد تذبذب VCO، وهي عملية رد فعل إخراج الإشارة إلى مكبر الصوت ثم إرسالها إلى الهوائي.

إرسال استفسار

وصف المنتج

تركز شركة Shenzhen Texin Electronics Co.,Ltd على البحث والتطوير والإنتاج والمبيعات لتكنولوجيا الاتصالات اللاسلكية منذ تأسيسها.

يشتمل خط الإنتاج على مصدر إشارة مضاد للاتصالات المتنقلة 2G/3G/4G/5G ونظام تحديد المواقع العالمي (GPS) ووحدة WIFI المضادة للإشارة اللاسلكية، بالإضافة إلى إدارة المعدات الذكية لمنصة نظام Lora. نحن نقدم قابلية تطوير مستقرة وموثوقة وجيدة ومنتج مخصص لعملائنا من خلال التكنولوجيا الاحترافية والخدمة الممتازة. مصدر إشارة FPV المضاد هو منتج من وحدة مكافحة FPV التي تم بحثها وتطويرها بواسطة Texin Electronics. تستخدم هذه الوحدة شريحة منطق FPGA كعنصر تحكم رئيسي، بالإضافة إلى التردد المستقر الممتاز للتردد المقفل المركبات العضوية المتطايرة، لإنشاء وحدة إشارة تعديل FPV المضادة. يتم إنشاء الإشارة الرقمية بواسطة الجزء الداخلي من FPGA، والذي يتم تعديله على موجة حاملة للإشارة مع تردد تذبذب VCO، وهي عملية رد فعل إخراج الإشارة إلى مكبر الصوت ثم إرسالها إلى الهوائي.

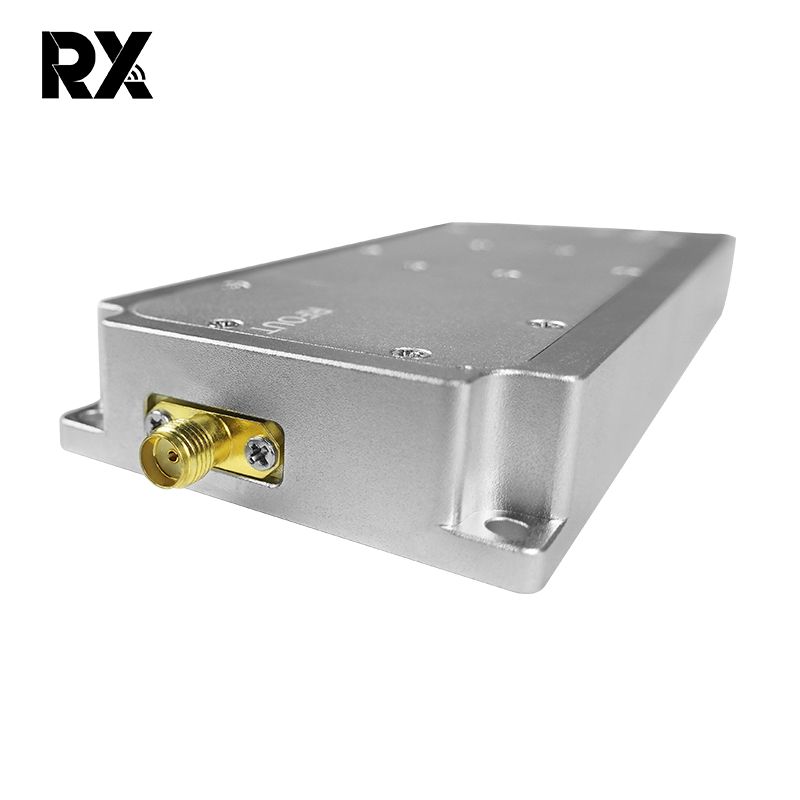

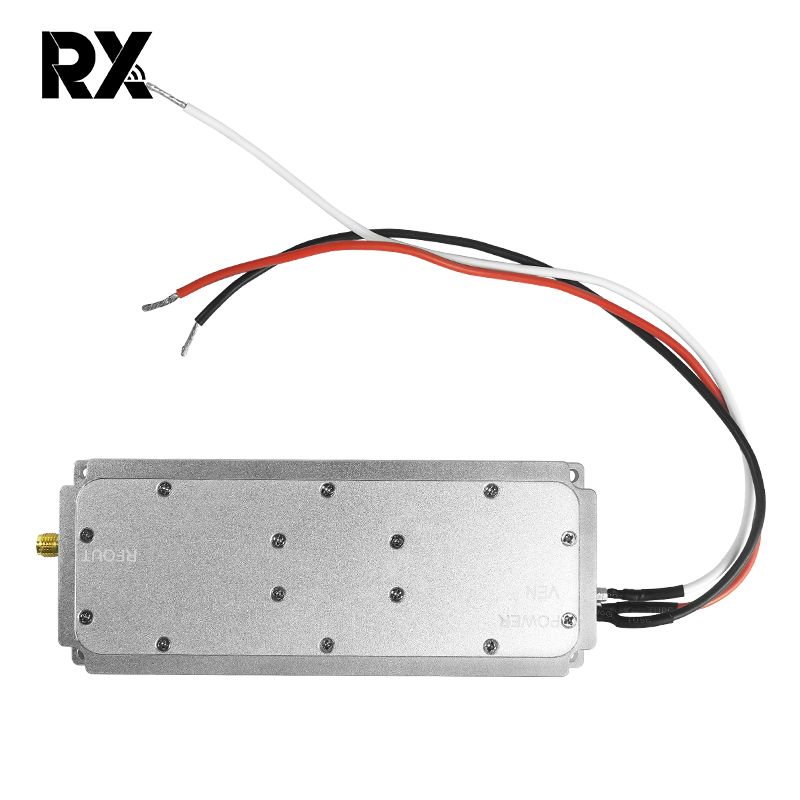

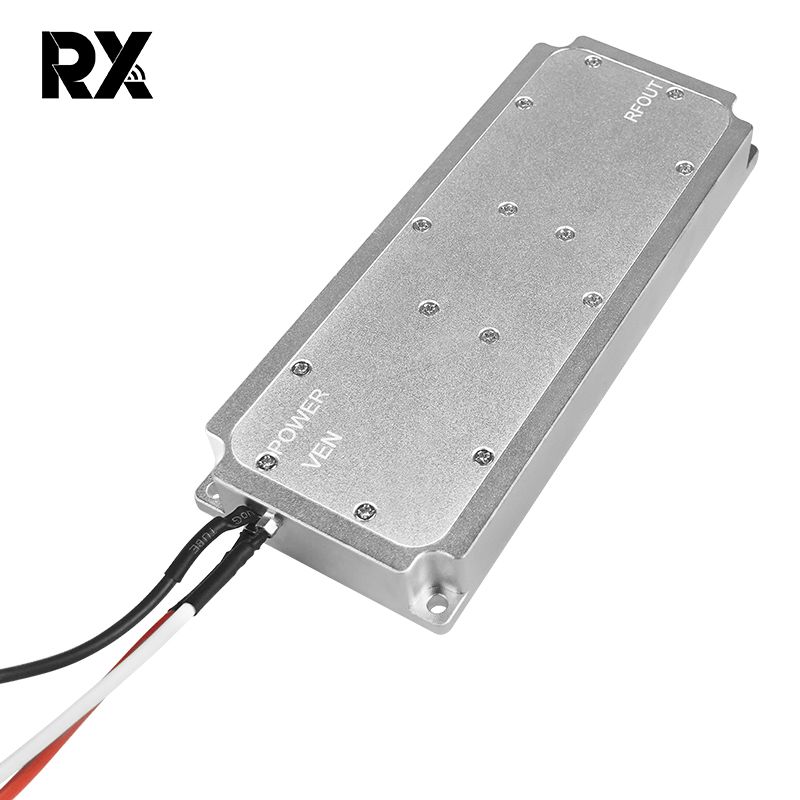

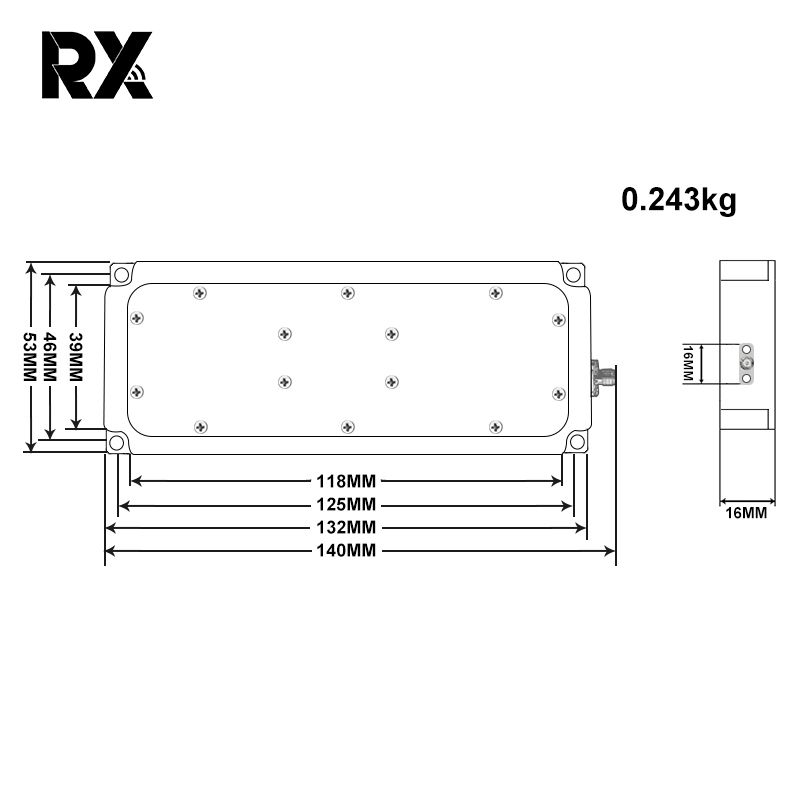

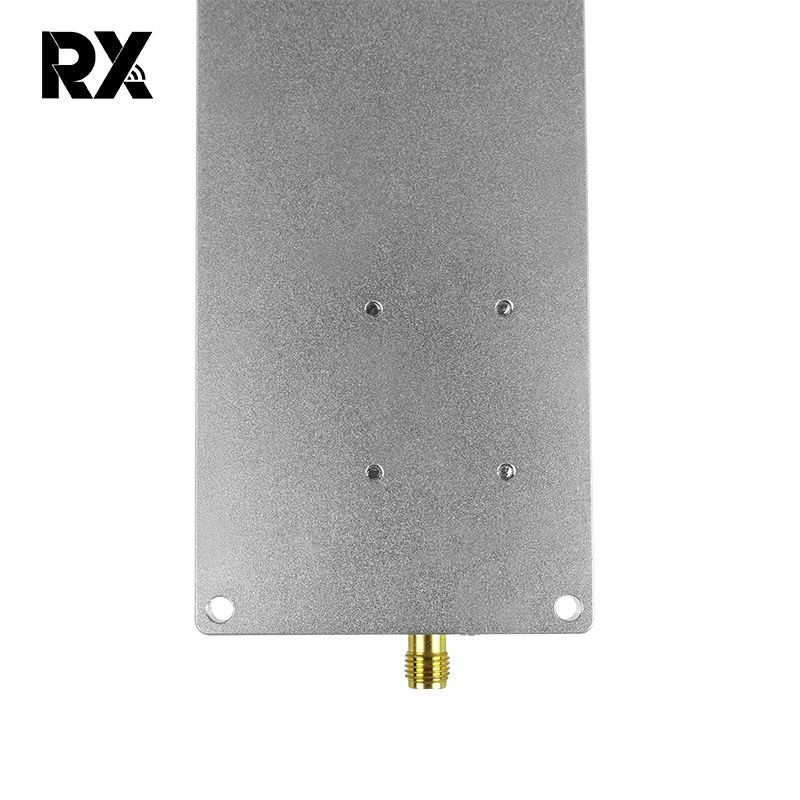

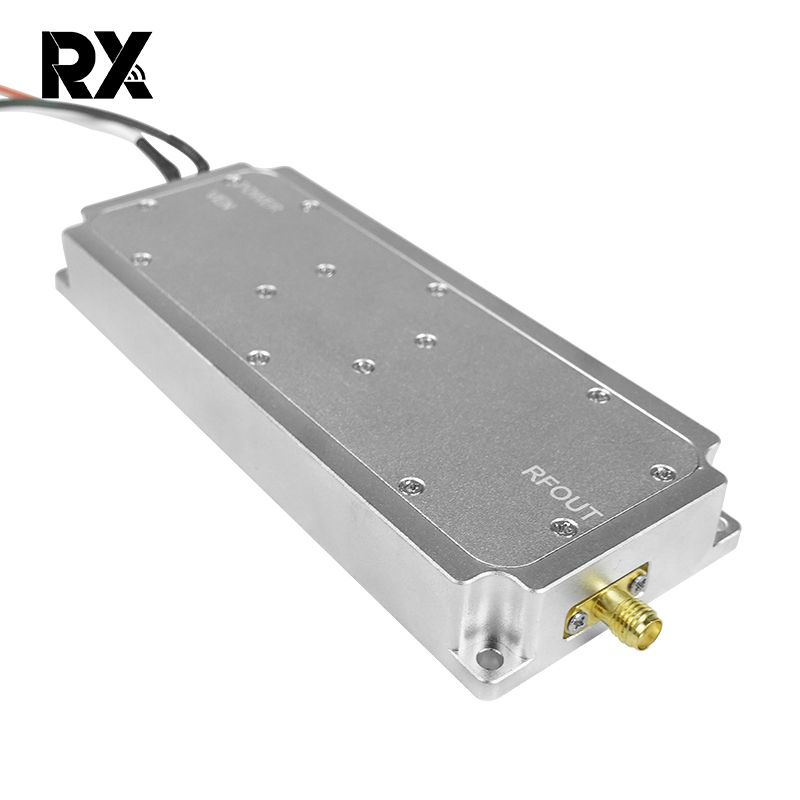

مظهر المنتج والأبعاد:

خصائص الأداء:

الترددات المدعومة: 300-1200 ميجا هرتز، 2.4 جيجا هرتز، إلخ.

طاقة الإخراج: 20 واط

مصدر إشارة رقمية مدمج، أكثر ملاءمة للاستخدام، وكفاءة عالية

أبعاد صغيرة، تسهل تكامل الاستخدامات

تصميم تطبيق من الدرجة الصناعية، استخدم رقائق من الدرجة الصناعية، مناسبة لتطبيقات الدرجة الصناعية.

مواصفات المنتج:

لا.	لتر	بيانات	وحدة
1	تكرار	5000-6000	ميغاهيرتز
2	اختبار الجهد	28	V
3	حاضِر	1.9	A
4	انتاج \|	20	W
5	يكسب	43	ديسيبل
6	استقرار الإخراج	1	ديسيبل
7	موصل	سما/أنثى
8	موصل الإخراج VSWR	.301.30 (بدون طاقة وVNAtest)
9	سلك إمداد الطاقة	أحمر + أسود + سلك تمكين
10	تمكين التحكم	HighON منخفض معطل
11	حجم القشرة الخارجية	1325316	مم
12	ثقب جبل	46*125	مم
13	وزن	243	g
14	درجة حرارة العمل	-40~+65	℃
15	مادة الغلاف الخارجي	الألومنيوم
16	حاجة الاهتزاز	تحميل السيارة موافق

وصف الوظيفة:

1. الوظيفة الأساسية:

يعتمد على تردد التحكم عن بعد FPV لتعيين معلمة إشارة التعديل الرقمي لمصدر الإشارة المضادة، وتعديلها على التردد المخصص، ومصدر الإشارة المضادة بعد التشكيل والذي يتم تضخيمه بواسطة الترددات اللاسلكية وإخراجه إلى الهوائي للإرسال، وتشكيل إشارة لاسلكية إلى إشارة التحكم عن بعد المضادة FPV.

2. وصف التطبيق:

منفذ SMA لمخرج RF لوحدة الإشارة المضادة للمصدر هو 50Ω، متصل بواجهة إدخال SMA لوحدة مكبر الصوت، ويتم توصيل خرج وحدة طاقة مكبر الصوت بهوائي الإرسال، ويجب أن تكون الواجهة والمقاومة متسقة. يجب أن تكون درجة حرارة الوحدة بعد التكامل لا تتجاوز درجة حرارة العمل، وتبديد الحرارة المناسب.

الانتباه:

1. نطاق التردد

لا يوجد تأثير مضاد إذا كان خارج نطاق تردد الاستخدام عندما يتوافق التردد المخصص مع إشارة التحكم عن بعد المضادة FPV.

2. مسافة التداخل وتكوين الإخراج

ترتبط مسافة التداخل بقدرة خرج مكبر الصوت. كلما زادت القوة، كلما كانت المسافة المضادة. كما ينبغي تحقيق أفضل فعالية في بيئة خالية من العوائق، مما يعني عدم وجود عائق بين الإشارة المضادة وFPV.
