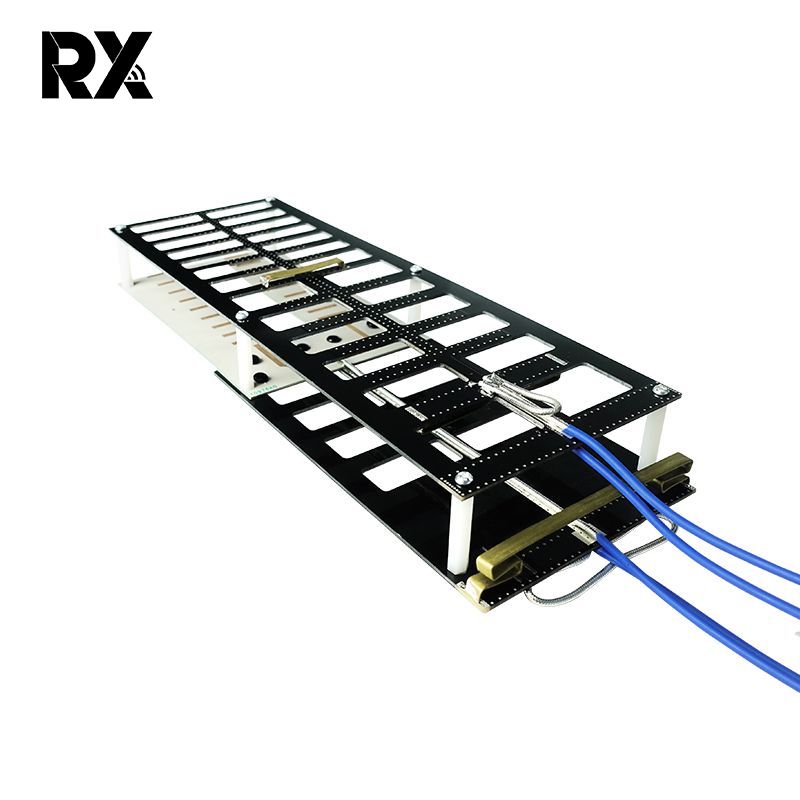

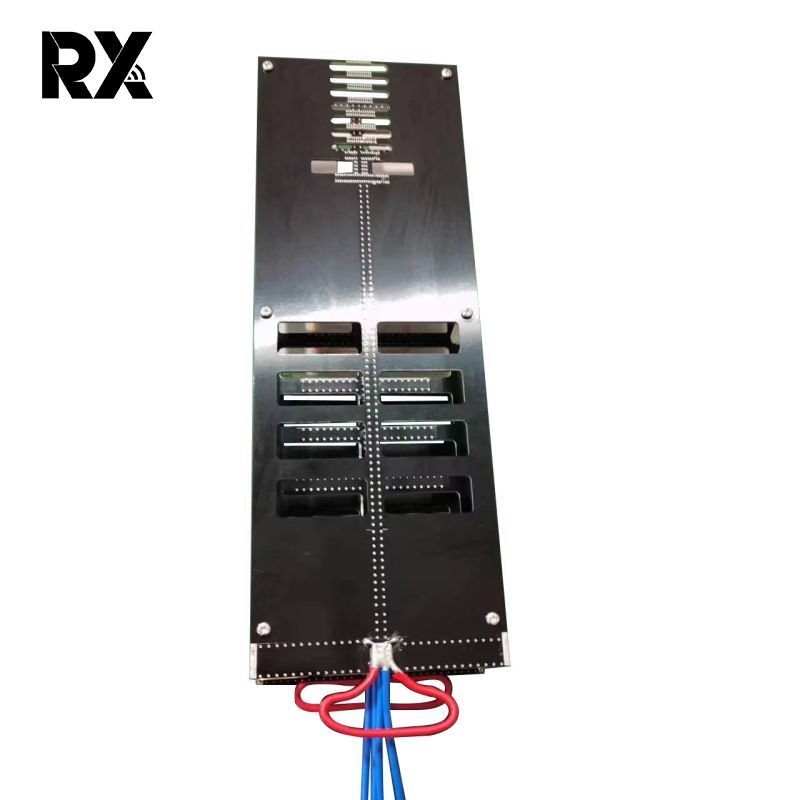

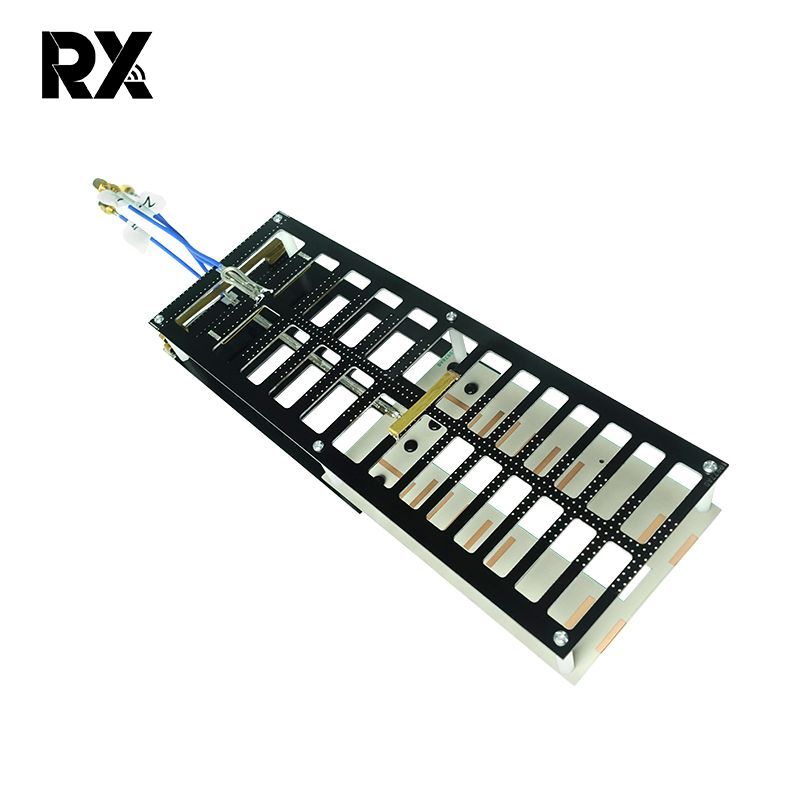

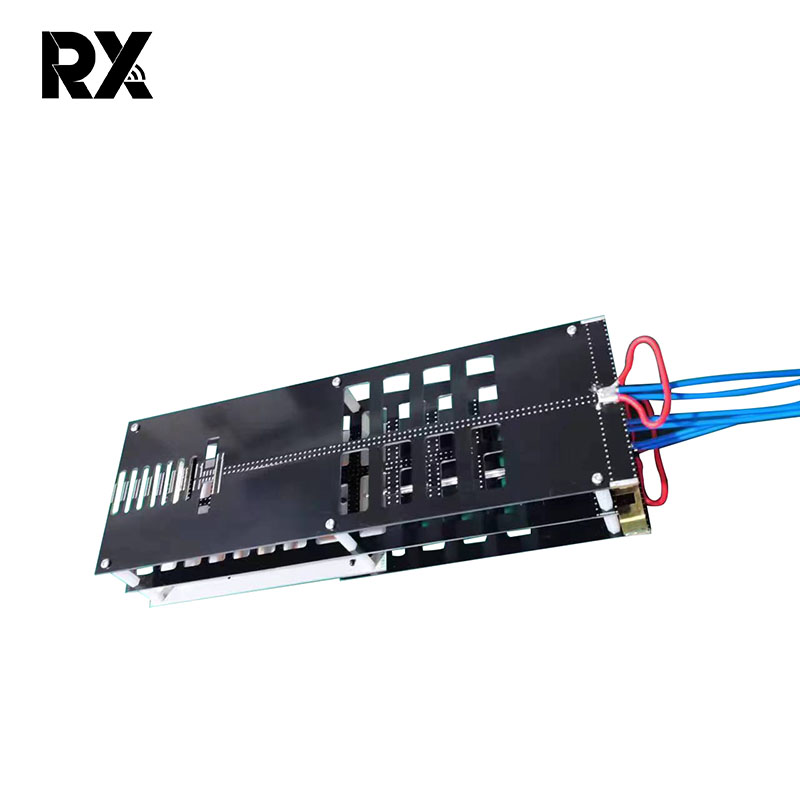

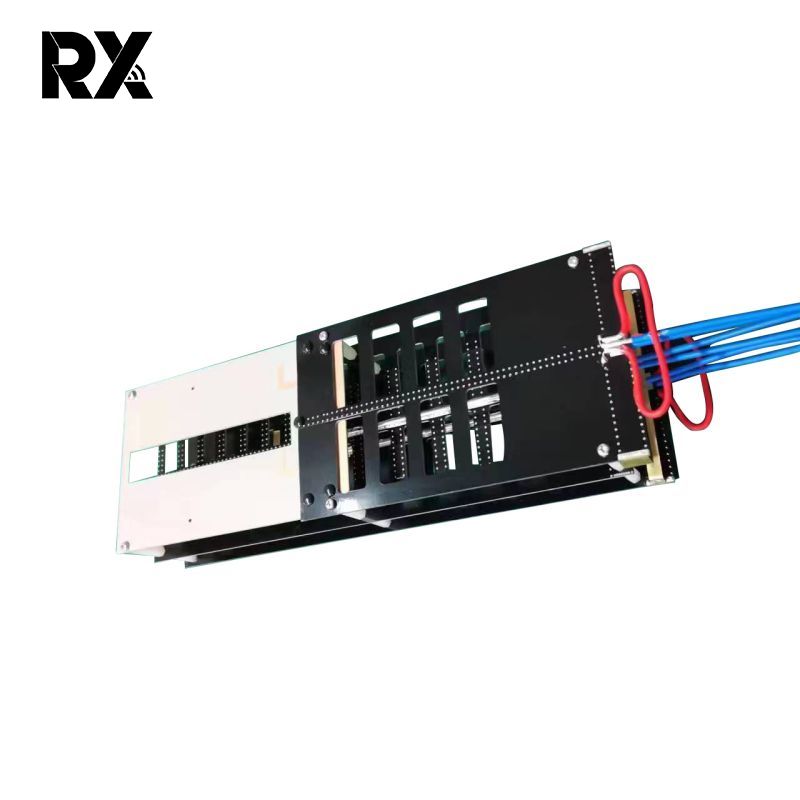

ثنائي الفينيل متعدد الكلور إشارة جهاز تشويش الهوائي

█ المواصفات الكهربائية

نطاق الترددات

840-920/1100-1280/1560-1620/2400-2500/5150-5350/5700-5900 ميجا هرتز

كسب (ديسيبل)

840-920MHz      5dbi

1100-1280 ميجا هرتز 8 ديسيبل

1560-1620 ميجا هرتز 8 ديسيبل

2400-2500 ميجا هرتز 15 ديسيبل

5150-5350 ميجا هرتز 17 ديسيبل

5700-5900 ميجا هرتز 18 ديسيبل

VSWR

≥2

الاستقطاب

840-920MHz      5dbi

1100-1280 ميجا هرتز 8 ديسيبل

1560-1620 ميجا هرتز 8 ديسيبل

2400-2500 ميجا هرتز 8 ديسيبل

5150-5350 ميجا هرتز 17 ديسيبل

5700-5900 ميجا هرتز 18 ديسيبل

عرض الشعاع الأفقي (0 درجة)

840-920 ميجا هرتز      65±5°

1100-1280 ميجا هرتز    65±5°

1560-1620 ميجا هرتز    65±5°

2400-2500 ميجا هرتز    48±5°

5150-5350 ميجا هرتز    45±5°

5700-5900 ميجا هرتز    45±5°

عرض الشعاع العمودي (0 درجة)

840-920 ميجا هرتز     65±5°

1100-1280 ميجا هرتز 65 ± 5 درجة

1560-1620 ميجا هرتز 65 ± 5 درجة

2400-2500 ميجا هرتز 45 ± 5 درجة

5150-5350 ميجا هرتز 28 ± 5 درجة

5700-5900 ميجا هرتز 28 ± 5 درجة

نسبة الأمام إلى الخلف (ديسيبل)

≥18

الميل الكهربائي السفلي (0 درجة)

0 درجة

مقاومة الإدخال (Ω)

50Ω

الحد الأقصى لطاقة الإدخال (واط)

50 واط

نوع موصل الإدخال

086 كابل مع 6 * SMS-J

الحماية من الصواعق

أرض العاصمة

█المواصفات الميكانيكية

الأبعاد (مم) (الارتفاع/العرض/العمق)

284*97.5*60 مللي متر

وزن الهوائي (كجم)

0.35 كجم

الرطوبة التشغيلية(％)

10- 95

درجة حرارة التشغيل (درجة مئوية)

-30～70°

طريقة التثبيت

محمول باليد

تركيب الأجهزة (مم)

مدمج
