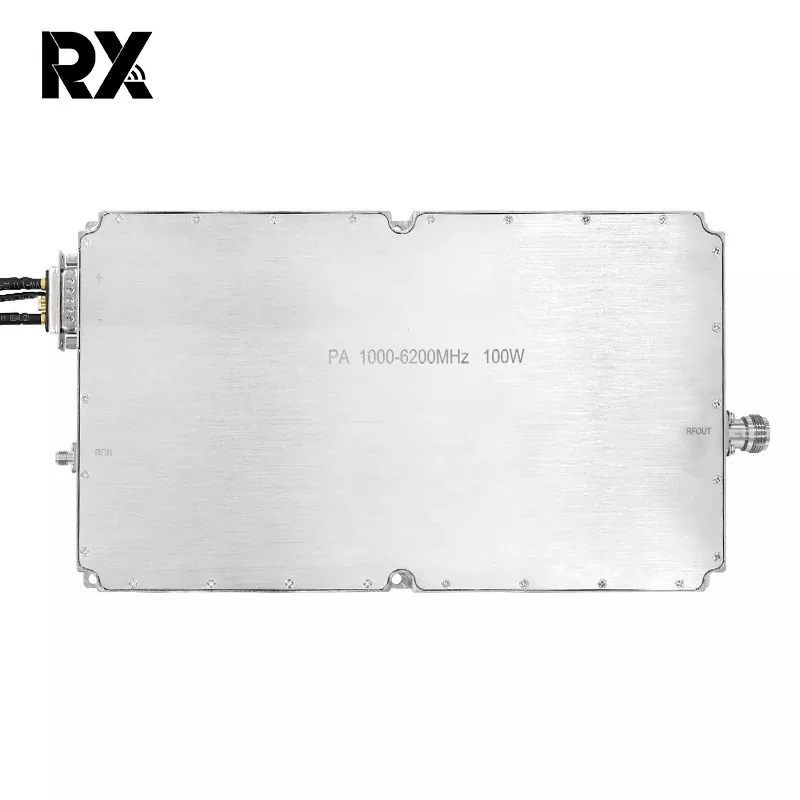

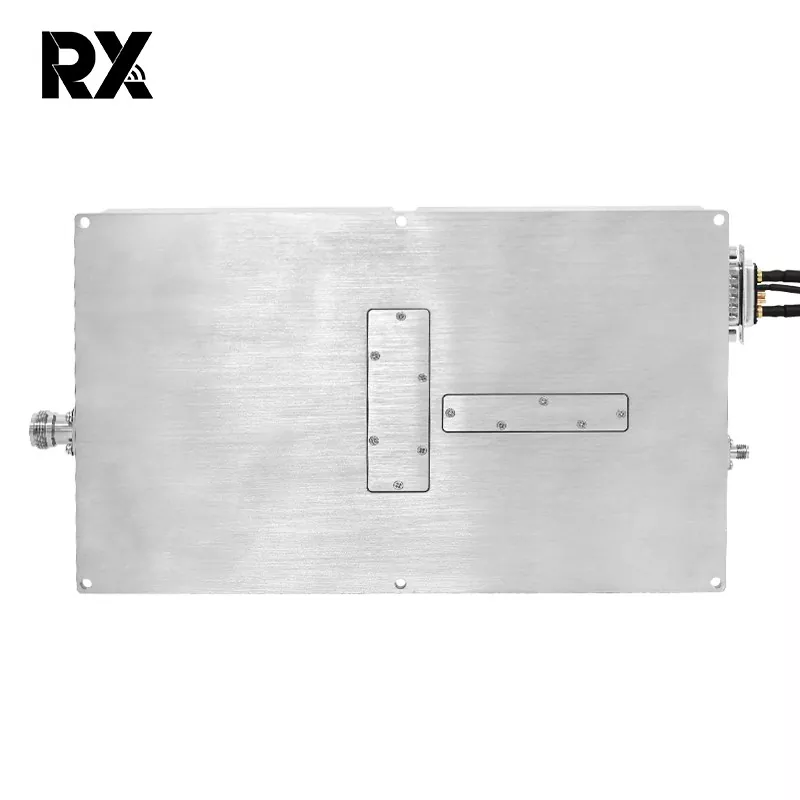

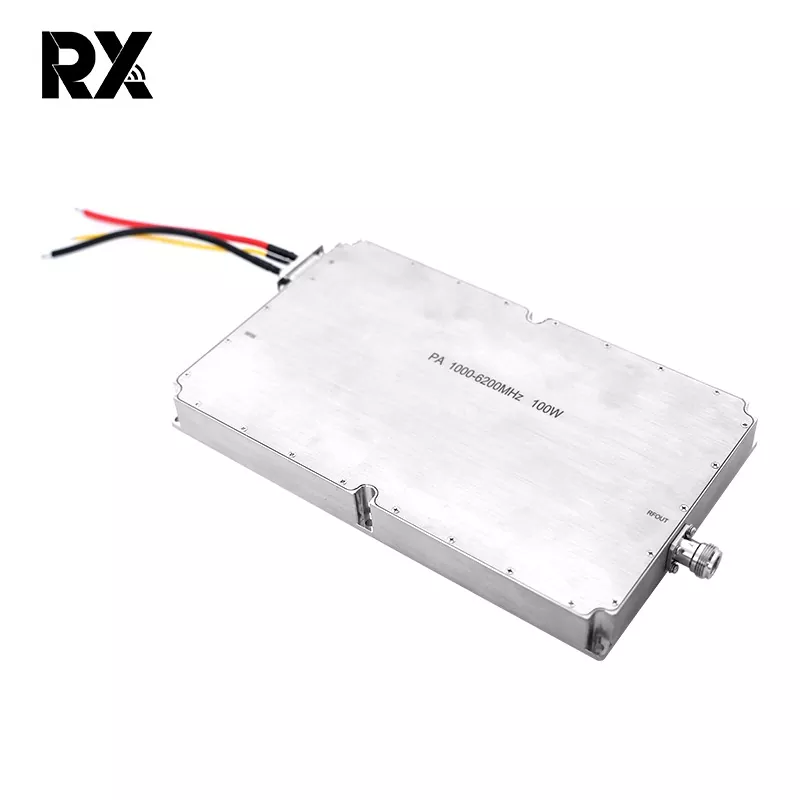

مضخم طاقة فائق العرض 1000-6000 ميجا هرتز عالي الطاقة 100 وات

مضخم الطاقة فائق العرض 1000-6000 ميجا هرتز عالي الطاقة 100 واط عبارة عن وحدة RF. يمكن لوحدة واحدة أن تغطي النطاق من 1 إلى 6 جيجا هرتز، مما يلغي الحاجة إلى دوائر التبديل التقليدية متعددة النطاقات، مما يقلل بشكل كبير من حجم النظام وتعقيده. مناسب للسيناريوهات التي تتضمن سرعة التردد، أو التنقل بين الترددات، أو تداخل النطاق العريض.

إرسال استفسار

وصف المنتج

مضخم طاقة فائق العرض 1000-6000 ميجا هرتز عالي الطاقة 100 وات

تستخدم هذه الوحدة تقنية GaN، مما يحقق تبديد حرارة أقل بنسبة 30% من LDMOS بقدرة تعادل 100 واط، مما يحقق طاقة عالية حقيقية وتبديد حرارة منخفض، وبالتالي إطالة عمر الوحدة. علاوة على ذلك، أضفنا حماية من درجة الحرارة، وحماية من الحمل، وحماية من الجهد الزائد، وحماية من زيادة السرعة إلى لوحة الدائرة، مما يلغي الحاجة إلى وظائف الحماية الخارجية ويزيد بشكل كبير من الكفاءة التشغيلية.

على عكس ترددات النطاق الضيق التقليدية، يتطلب النطاق فائق العرض (1000-6000 ميجاهرتز) معايير جودة تقنية وجودة مكونات أعلى لتحقيق خصائص النطاق الفائق العرض والطاقة العالية والموثوقية العالية. لقد أظهر مضخم الطاقة فائق العرض 1000-6000 ميجا هرتز 100 وات أداءً متميزًا في الاتصالات الحديثة متعددة النطاقات واختبار EMC والحرب الإلكترونية والأنظمة المضادة للطائرات بدون طيار.

مواصفات مضخم الطاقة 1000-6200MHz100W(TC=25°C)

لا.	وصف	رمز	دقيقة	اكتب		الأعلى	وحدة	ملاحظة
1.	تردد التشغيل	الأسلحة البيولوجية	1000			6200	ميغاهيرتز
2.	طاقة الإدخال	دبوس		2			ديسيبل
3.	انتاج الطاقة CW	بسات	50.5	51		52.5	ديسيبل	موجة مستمرة
4.	كسب الطاقة	سباق الجائزة الكبرى	48.5	49		50.5	ديسيبل	@ الدبوس = 2 ديسيبل ميلي واط
5.	تسطيح اكتساب الطاقة	△GP		±1.5			ديسيبل	@ الدبوس = 2 ديسيبل ميلي واط
6.	فقدان إرجاع الإدخال	S11		-15			ديسيبل
7.	جهد التشغيل	في دي سي	28	28		32	V
8.	الاستهلاك الحالي	A		17		21.5	A	@ العبوس = 110 ~ 180 واط
9.	إدخال موصل الترددات اللاسلكية		سما، أنثى

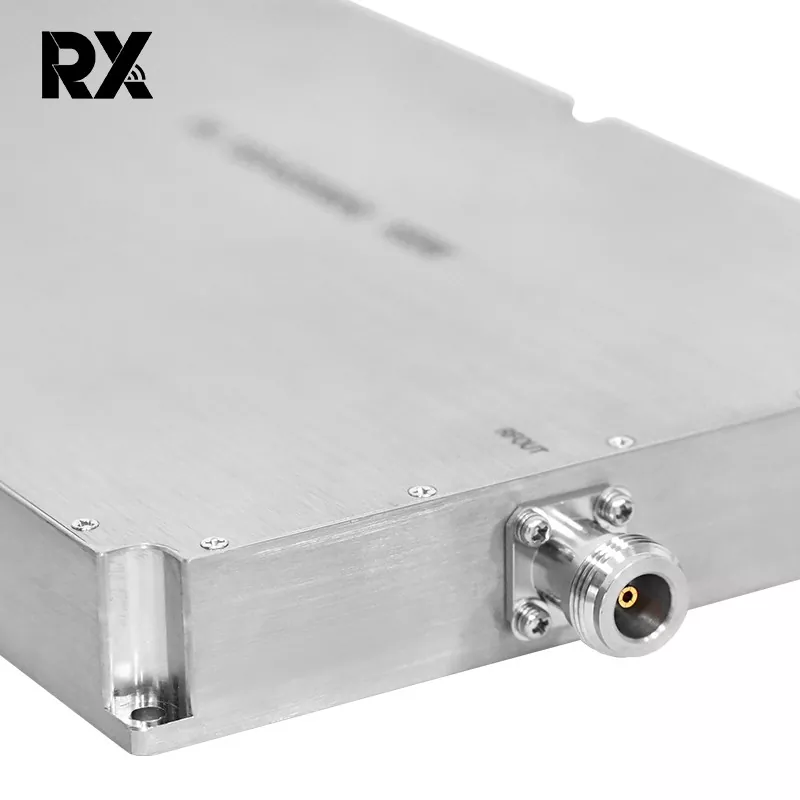

10.	إخراج موصل الترددات اللاسلكية		ن، أنثى
11.	وزن			1.9		2	كجم
12.	الطول * العرض * الارتفاع		25015025			مم
13.	ماكس مدخلات الطاقة	بينماكس	≥10			ديسيبل

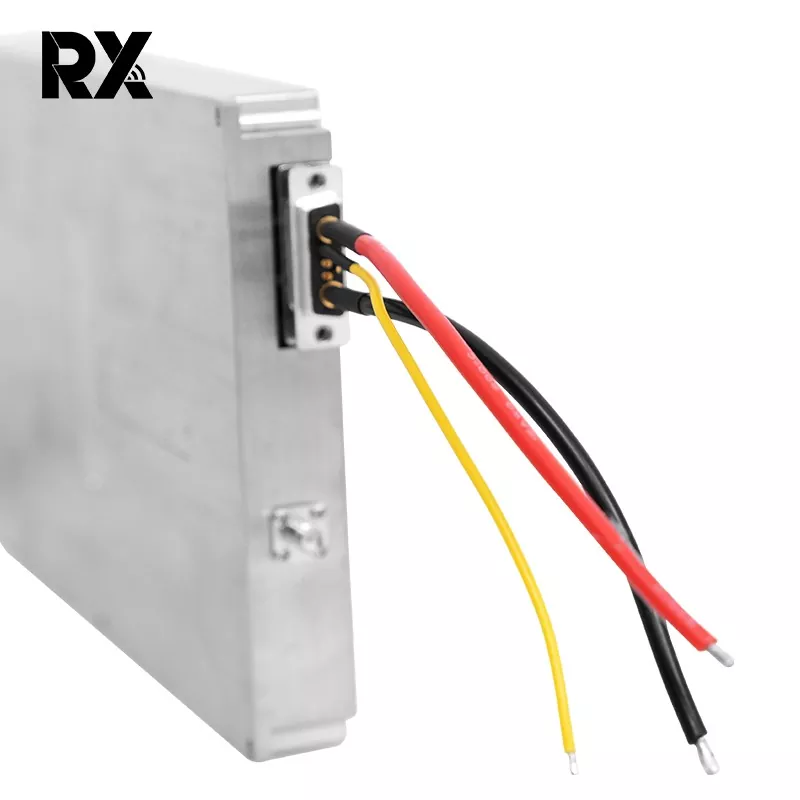

14.	تعريف الواجهة (7W2 أنثى)	VDD	أ1		28 فولت تيار مستمر
		أرض	أ2		أرضي
		حماية التيار الزائد	2		التشغيل العادي: 0 فولت حماية التيار الزائد: +5 فولت			حماية التيار الزائد @ 25A
		حماية من درجة الحرارة الزائدة	2		التشغيل العادي: 0 فولت حماية من درجة الحرارة الزائدة: +5 فولت			الإفراط في درجة الحرارة
		يُمكَِن	3		5 فولت ~ فد: تشغيل 0 فولت: إيقاف			الحماية عند 100 درجة مئوية
		أرض	4		أرضي
		ولاية	5		التشغيل العادي: 0 فولت حماية الحالة: +5 فولت
