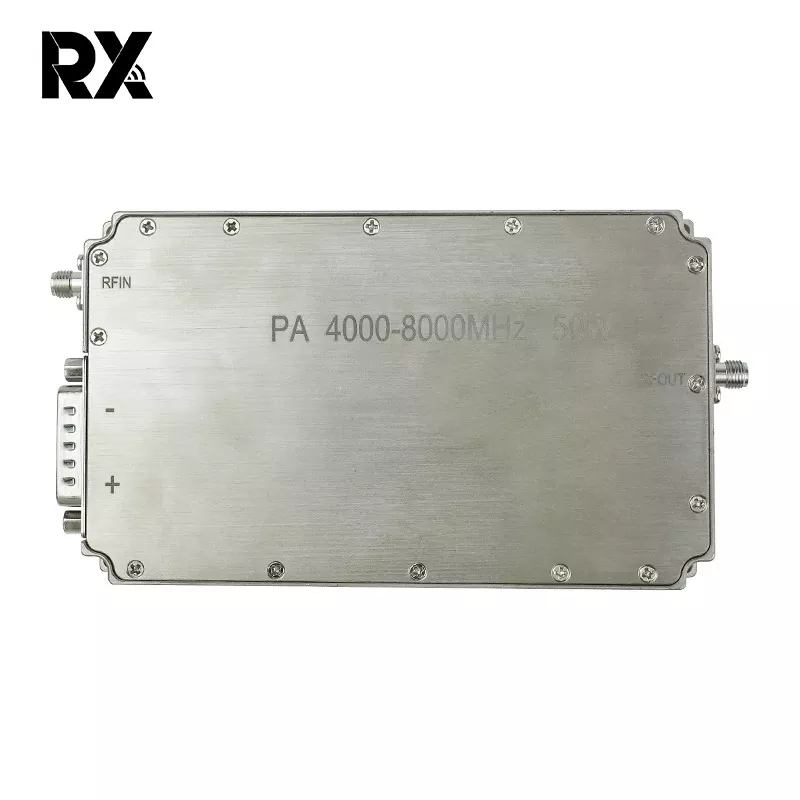

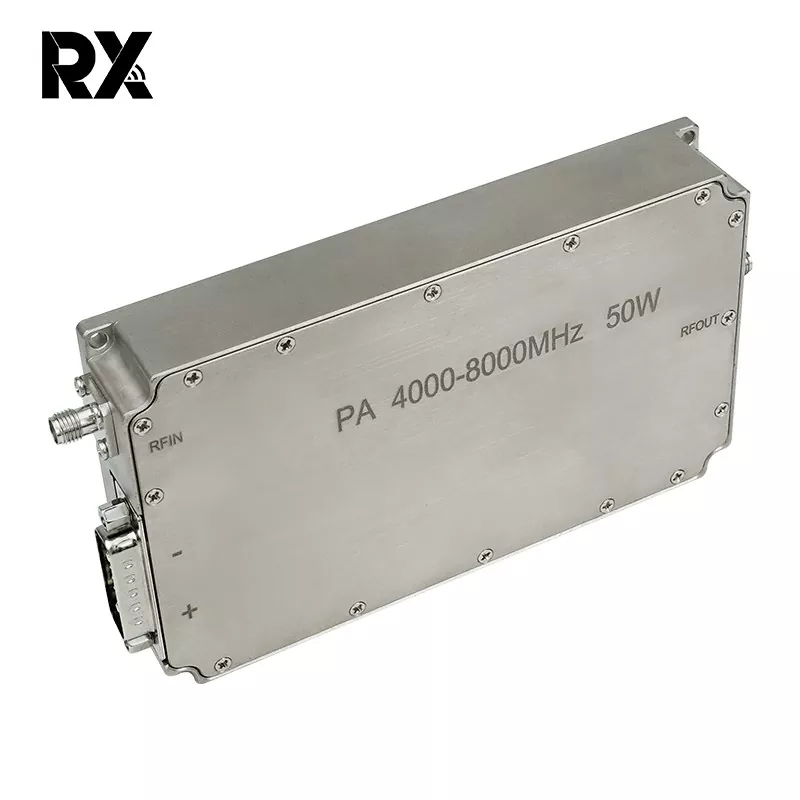

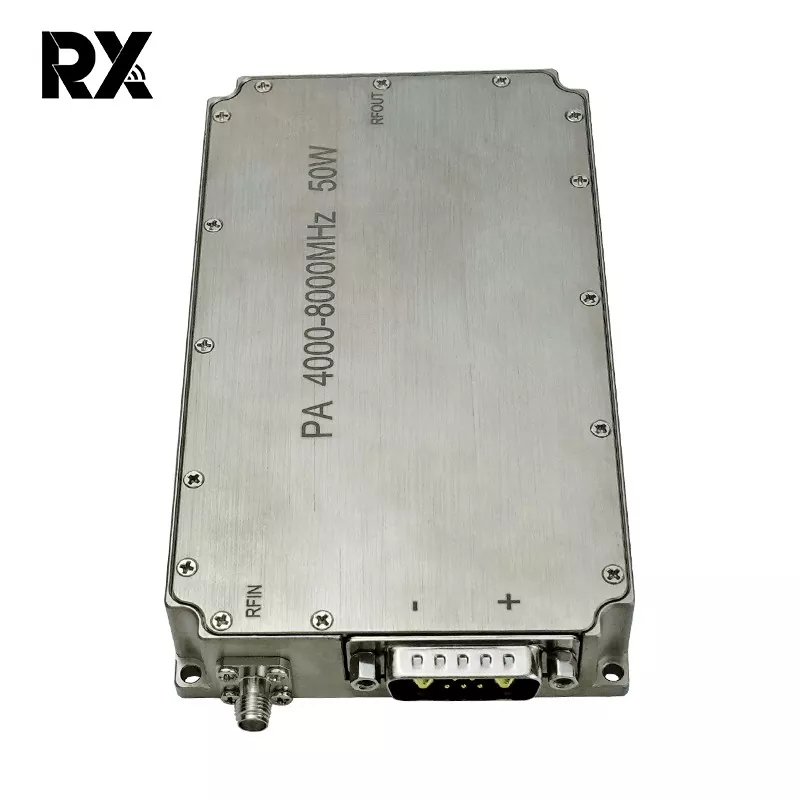

نظام RF لمضخم الطاقة فائق العرض 4-8 جيجا هرتز 50 وات

يعد مضخم الطاقة ذو النطاق العريض بقدرة 50 وات وحدة RF عالية الأداء مصممة للتطبيقات التي تتطلب طاقة خرج قوية عبر نطاق التردد من 4 جيجا هرتز إلى 8 جيجا هرتز. باستخدام تقنية GaN (نيتريد الغاليوم) المتقدمة، فإنه يوفر كثافة طاقة عالية وكفاءة ممتازة وخطية موثوقة عبر عرض نطاق ترددي فوري واسع. تم تصميم مكبر الصوت لتحقيق الاستقرار والمتانة والأداء المتسق في البيئات الصعبة.

إرسال استفسار

وصف المنتج

الميزات الرئيسية

أداء النطاق العريض: يعمل بسلاسة عبر الطيف الكامل من 4 جيجا هرتز إلى 8 جيجا هرتز (النطاق C) دون الحاجة إلى تبديل النطاق.

طاقة الإخراج العالية: توفر طاقة إخراج مشبعة نموذجية تبلغ 50 وات (47 ديسيبل ميلي واط) كحد أدنى عبر النطاق.

مكاسب عالية: تتميز بكسب إشارة صغيرة نموذجية تبلغ 50 ديسيبل (الحد الأدنى)، مما يضمن تضخيم الإشارة بشكل فعال من مصادر الطاقة المنخفضة.

تسطيح كسب ممتاز: يحافظ على تسطيح كسب فائق يبلغ عادةً ±1.5 ديسيبل عبر نطاق التردد بأكمله للحصول على أداء موحد.

كفاءة عالية: يتضمن تصميمًا عالي الكفاءة، يحقق عادةً كفاءة طاقة مضافة بنسبة 30% (PAE)، مما يقلل الحمل الحراري واستهلاك طاقة التيار المستمر.

أداء خطي قوي: يوفر نقطة ضغط عالية تبلغ 1 ديسيبل (OP1dB) عادةً أكبر من 47 ديسيبل ميلي واط، ويدعم كلاً من التضخيم الخطي والمشبع لمختلف أنظمة التعديل.

الحماية والتحكم المتكاملان: يتضمن ميزات أمان شاملة: حماية الجهد العكسي، وإيقاف درجة الحرارة الزائدة، وحماية الحمل الزائد للإخراج / حماية VSWR. واجهة تناظرية قياسية للتحكم في التحيز، والتمكين/التعطيل (TTL)، ومراقبة الحالة.

الإدارة الحرارية: تم تصميمه باستخدام نظام تبريد فعال للوحة الأساسية لضمان التشغيل الموثوق به في ظل ظروف التحميل الكامل. نطاق درجة حرارة الحالة التشغيلية: -40 درجة مئوية إلى +85 درجة مئوية.

البناء القوي: موجود في حزمة معدنية قوية ومحكم الغلق لتوفير حماية فائقة ومرونة بيئية، ومناسب للتطبيقات العسكرية والفضائية والصناعية.

لا.	وصف	رمز	دقيقة	اكتب	الأعلى	وحدة	ملاحظة
1.	تردد التشغيل	الأسلحة البيولوجية	4000		8000	ميغاهيرتز
2.	طاقة الإدخال	دبوس		0		ديسيبل
3.	انتاج الطاقة CW	بسات	47	48.5	49.5	ديسيبل	موجة مستمرة
4.	كسب الطاقة	سباق الجائزة الكبرى	47		49.5	ديسيبل	@ دبوس = 0 ديسيبل
5.	تسطيح اكتساب الطاقة	△GP		±1.5		ديسيبل	@ دبوس = 0 ديسيبل
6.	كسب إشارة صغير	G	49	50.5	52	ديسيبل	@ دبوس=-5dBm
7.	تسطيح صغير لكسب الإشارة	△ز		±2		ديسيبل	@ دبوس=-5dBm
8.	فقدان إرجاع الإدخال	S11		-15		ديسيبل
9.	جهد التشغيل	في دي سي	28	28	32	V
10.	الاستهلاك الحالي	A		6	8	A	@ العبوس = 50 ~ 90 واط
11.	درجة حرارة العمل		-40 درجة مئوية ~ +50 درجة مئوية
12.	إدخال موصل الترددات اللاسلكية		سما، أنثى
13.	إخراج موصل الترددات اللاسلكية		سما، أنثى
14.	وزن			0.439	0.50	كجم
15.	الطول * العرض * الارتفاع		1348022			مم
16.	طاقة الإدخال	بينماكس	-5		5	ديسيبل

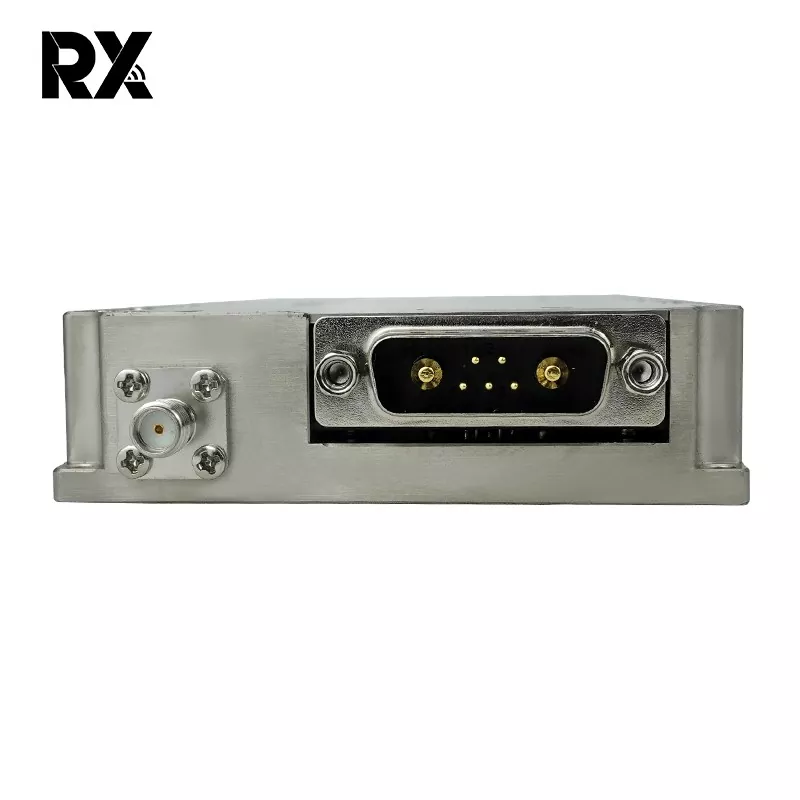

17.	تعريف الواجهة (7W2 أنثى)	VDD	أ1	أرضي
		أرض	أ2	28 فولت تيار مستمر
		الشعور الحالي	1	الجهد التناظري بالنسبة لتيار الوحدة عند 100 مللي فولت / أمبير
		تحسس درجة الحرارة	2	الجهد التناظري بالنسبة لدرجة حرارة الوحدة عند 10 مللي فولت/درجة مئوية
		يُمكَِن	3	تمكين مكبر للصوت			تمكين مكبر الصوت: TTL Logic High (3.3 فولت) (سحب داخلي منخفض)
		أرض	4	أرضي
	البعد الشامل	ملحوظة: 1、الأبعاد الإجمالية هي للإشارة فقط؛ 2- يمكن زيادة الحجم أو تصغيره حسب رغبة العميل 3、يمكن تغيير مواضع واجهة الإدخال وواجهة الإخراج وواجهة مصدر الطاقة وفقًا للاحتياجات الفعلية للعملاء؛
